利達聯動控制盤LD9203EN是依據GB16806-2006《消防聯動控制系統》設計開發的。通過CANBus與本公司生產的全系列火災報警控制器配套使用, 通過雙RS232與本公司生產的LD188EL系列火災報警控制器配套使用。
LD6803主要技術指標
|
內容 |
技術參數 |
|
類型 |
輸入/輸出模塊 |
|
指示燈 |
輸入動作燈—監視狀態紅燈閃亮，輸入動作紅燈常亮 輸出動作燈—輸出動作紅燈常亮 |
|
二總線電壓 |
DC 24V |
|
二總線電流 |
靜態電流：＜2.0mA |
|
輸出信號參數 |
1路有源（電壓）DC 24V/0.1A （初始啟動時提供1.0A/200ms） |
|
輸入信號參數 |
1路無源開關量信號輸入 |
|
工作環境溫度 |
－40℃～55℃ |
|
工作環境相對濕度 |
≤95％ (40±2)℃（無凝露） |
|
安裝方式 |
配合本公司LD60(ED)底座安裝使用， 采用插拔式結構，安裝方便 |
|
最大外形尺寸 |
長85mm×寬37mm×高85mm(含底座) |
|
重量 |
0.082Kg±0.005Kg |

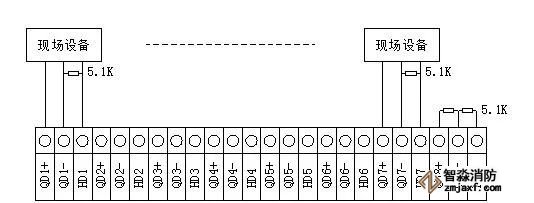

當被控設備和聯動控制盤距離較近時推薦使用多線制輸出方式，多線制連接示意圖
注：當8路多線輸出板中有空閑的回路時，相應回路的輸出端子處應按照圖中第8路的示范接入5.1KΩ電阻。

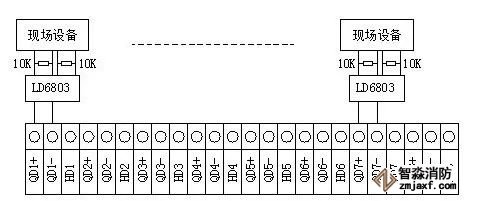

當被控設備和聯動控制盤距離較遠時，
為降低施工成本和用線材料推薦使用二線制輸出方式，二線制連接示意圖
注：當8路多線輸出板中有空閑的回路時，相應回路應在控制器上設置為總線模式，以避免不接設備時報故障。
