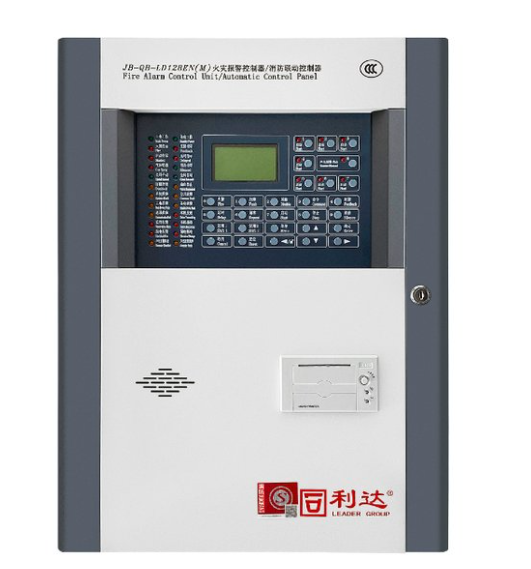

隨著城市化進程與建筑密度的增加，火災防范系統在保障公共安全與財產保護方面發揮著至關重要的作用。作為火災報警系統的核心，火災報警控制器承擔著監測、判斷、聯動與報警的關鍵功能。利達牌消防火災報警控制器因其穩定性和功能豐富性被廣泛應用于各類建筑。本文以專業角度系統闡述利達消防火災報警控制器的調試流程、注意事項與故障排查要點，供項目工程師、調試技術人員及維護管理人員參考與借鑒。
一、調試前的準備工作
熟悉設備資料與系統設計圖紙
閱讀并理解利達控制器的產品說明書、接線圖、功能手冊與固件版本說明。掌握系統各個模塊（主機、分線器、探測器、手動報警按鈕、聲光輸出裝置、電源模塊、應急電源等）的功能與參數。
審核現場系統設計圖紙、設備清單與安裝位置，確認探測器、末端設備與控制器的對應關系。
工具與測試儀器準備
萬用表、絕緣電阻測試儀、電壓表、電流表；
專用火災報警系統測試儀（如煙霧發生器、溫度探頭校準器、環路調試器）；
編程與通信工具（筆記本電腦、串口/USB轉接線、廠家調試軟件）；
標簽、記號筆、絕緣膠帶、扎帶等施工耗材；
現場安全防護用品（手套、護目鏡等）。
斷電與備份措施
在進行接線或拆裝前確保系統斷電，做好電源隔離與掛電標簽；
若系統為既有運行系統，需與監控中心或物業協調停用時間，并做好數據備份與記錄。
二、硬件接線與外觀檢查
主機外觀與環境檢查
檢查主機機箱、指示燈、按鍵與顯示屏是否完好；確認安裝位置滿足通風、溫濕度與防塵要求。
確認電源輸入（市電與備用電源）接線正確、接地良好。
回路與設備接線檢查
按圖紙與說明書逐條核對總線回路（環路或多回路）接線，確保正負極及屏蔽層正確連接，接線端子固定牢靠。
核查探測器、手報、聲光報警器、模塊化設備（如輸入輸出模塊、繼電器模塊）的地址設置（有源總線式設備）或終端電阻（傳統線路式設備）是否正確。
檢查末端電阻（EOL）或終端安裝是否到位，防止回路虛接或短路。
三、上電自檢與固件確認
通電檢查
依說明書規定的程序緩慢接通市電并觀察主機自檢。主機通常會進行內置程序自檢，LCD/LED應顯示正常運行信息或初始配置向?qū)А?/p>
檢查市電指示燈、備用電池充電指示、系統故障指示等是否正常。
固件與版本確認
使用廠家調試軟件或主機顯示界面確認控制器固件版本，記錄軟件版本號和配置版本。
如需更新固件，務必參考廠商升級指南并保留原配置備份，升級前切斷不必要的干擾設備并保證供電穩定。
四、系統編址與參數設置
設備地址分配（適用于編址型系統）
按系統拓?fù)浜团潆妶D為各探測器、模塊分配地址；優先從主機到末端逐點編址，確保地址唯一且與圖紙一致。
使用利達專用編址工具或廠家手持編址器進行逐點檢測與寫入，并在軟件上確認地址被正確識別。
輸入/輸出配置與聯動邏輯設置
在控制器或調試軟件中設置各輸入點（探測器類型、靈敏度）與輸出點（報警輸出、聯動設備、閉門、排煙電機等）的聯動關系。
根據建筑消防設計要求配置報警優先級（火警、故障、故障恢復、監督等）、延時與屏蔽邏輯，確保在火災發生時能正確驅動防火閥、排煙系統、電梯控制等聯動設備。
報警閾值與靈敏度設置
對于多功能探測器（光電、溫度復合型），根據安裝環境（廚房、機房、倉庫）調整煙濃度靈敏度、溫度閾值或差溫報警參數，以減少誤報。
如系統支持逐點靈敏度補償或動態靈敏度曲線，參考廠商建議和現場風險評估進行優化設置。
五、回路調試與功能驗證
總線/回路通信測試
使用調試軟件進行回路掃描，確認所有設備均被控制器識別且通信穩定。記錄未識別設備編號并現場檢查接線、器件電源與地址設置。
對于環路式協議，檢查環路阻抗、短路隔離器功能與總線終端匹配。
單點功能測試
逐點觸發測試每個探測器（使用煙霧發生器或溫度加熱器）并觀察控制器是否準確接收火警信號；同時驗證報警分組、聲光設備啟動、主機聲光提示及圖形顯示是否正確。
按下每個手動報警按鈕，驗證其報警響應及故障復位功能。
聯動設備驗證
在受控條件下觸發火警后，逐項確認防排煙風機、消防電梯、門禁聯鎖、消防聯動閥門等外部設備的動作是否與控制器設定一致。采用安全路徑進行測試，避免對建筑人員造成風險。
檢查消防中心/監控平臺聯動記錄及遠程火警上報功能，確保報警信息能夠正確傳輸?shù)奖O(jiān)控中心或消防聯網平臺。
六、故障檢測與抗干擾測試
常見故障排查
未識別設備：檢查地址沖突、電源、接線松脫或器件損壞；
回路短路/接地：用萬用表測量回路阻抗，定位短路段并檢查絕緣；
誤報頻發：排查探測器安裝位置是否靠近高粉塵、高濕或蒸汽區，調整靈敏度或更換探頭類型；
備用電池容量不足：進行放電測試檢查電池健康狀態并更換老化電池。
抗干擾檢查
檢查電纜鋪設是否與強電線纜分開敷設，必要時增加屏蔽或使用屏蔽總線；
檢查電源濾波與接地，確保主機及外設接地可靠、無回流干擾；
對存在較強電磁干擾（如電梯機房、變頻器附近）的場所，可采用抗干擾模塊或增強數據隔離措施。
七、記錄歸檔與培訓移交
調試記錄與驗收文件
形成完整的調試報告，內容包括：設備清單與序列號、固件版本、每回路檢測結果、單點測試記錄、聯動測試記錄、故障及處理記錄、備用電池測試結果等。
提交系統接線圖、配置參數說明與最終布線變更說明，供后期維護人員參考。
使用培訓與應急預案
對物業與值班人員進行操作培訓，包含系統日常檢查、故障處理、火警處置流程與復位操作等。
與相關部門協同制定或演練火災應急聯動預案，確保在真實事件中各方職責明確、響應迅速。
八、安全與合規性注意事項
調試工作應遵守國家及地方消防規范（如《建筑設計防火規范》GB50016等）、行業標準及利達產品規范。
涉及高處作業、電力隔離或需要進入機房等操作應制定安全措施與監護人制度。
調試過程中盡量避免破壞既有系統的歷史記錄或監控連續性，如需中斷告知相關管理人員并獲得備案。
九、常見問題匯總與建議
地址沖突導致設備無法識別：采用逐點編址并記錄地址分配表。
誤報問題頻繁：復核探測器安裝位置、參數設置并更換適合類型探測器（例如將光電探測器改為感溫型或復合型）。
備用電源容量不足：根據系統負載和法規要求配置適當容量的蓄電池并定期維護。
聯動動作不完整：確認控制器輸出繼電器額定容量與外部設備輸入要求匹配，并對接線端子與接點信號進行充分測試。
