隨著城市化進程的加快與高層建筑、大型公共場所的增多，消防安全的技術要求不斷提高。應急疏散系統作為火災事故中保護人員生命安全的重要配套設施，其可靠性與完整性直接關系到人員疏散效率與逃生安全。作為應急疏散系統的關鍵組成部分之一，余壓監控系統在保障防煙分區壓力平衡、確保防煙門和防火門保持可開狀態方面發揮著重要作用。本文圍繞“利達消防設備消防應急疏散余壓監控系統”的附屬配件展開系統性論述，旨在幫助建設單位、設計院、施工單位與運維管理人員全面理解該類系統的組成要素、功能分工及選型要點，從而提高系統的設計與維護水平，確保工程消防安全目標的實現。
一、余壓監控系統概述與設計目標
余壓監控系統（又稱疏散余壓監測與控制系統）主要用于監測建筑內防煙分區或樓梯間與相鄰空間之間的壓差狀態，并在火災或應急情況下通過控制風閥、排風裝置、送風裝置及聯控信號，維持合理的正壓或負壓差，防止煙氣擴散或確保門的開閉不受阻礙。其設計目標包括：
實時、可靠地監測各關鍵部位的壓差（余壓）及環境狀況；
快速響應火災聯動信號，實施自動化控制，保證人員疏散通道的安全；
提供數據記錄與報警功能，便于消防監控中心的管理與事后查驗；
與建筑消防應急聯動系統、消防中控室、樓層廣播與電梯控制系統等實現聯動。

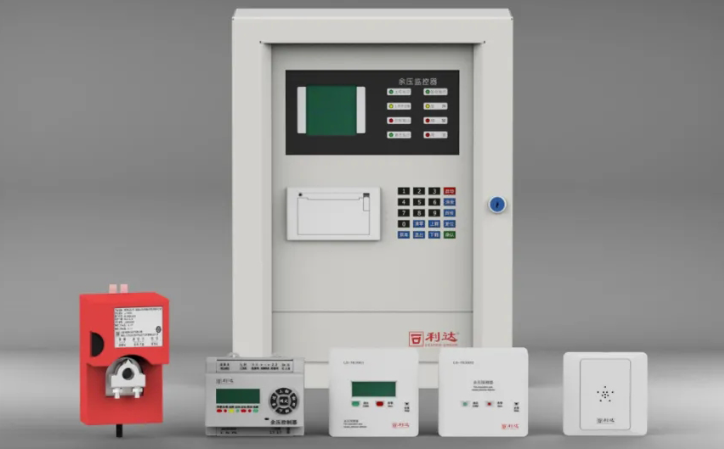

二、系統核心設備簡介
在討論附屬配件之前，應先明確余壓監控系統的核心設備，因附屬配件多為核心設備的配套或擴展，主要包括：
余壓傳感器（壓差傳感器）：用于測量不同區域之間的壓力差值，是系統的感知末端。
余壓控制器/監控主機：接收傳感器數據、執行邏輯控制、輸出聯動指令（如控制風機、風閥、聲光報警等），并與消防中控聯網。
風機、送風機與排風機：在控制指令下調節送排風量以維持所需壓差。
風閥（電動閥/防火閥/排煙風閥）：用于控制空氣流通路徑，實現分區隔離或建立正壓。
人機界面/消防監控操作終端：用于顯示系統運行狀態、報警信息和聯動日志，便于人工干預和維護。
三、余壓監控系統的附屬配件分類與功能
附屬配件的范圍較廣，可按功能和使用場景大致分為以下幾類：
傳感及檢測類附屬配件
溫濕度傳感器：在多數余壓監控系統中，同時監測溫濕度參數有助于判斷環境變化、提高數據準確性并作為輔助判定火情或通風異常的參考。
一氧化碳（CO）與可燃?xì)怏w傳感器：補充性的氣體檢測可為系統提供更全面的火災環境信息，便于聯動策略的優化。
差壓表/壓力開關：用于本地指示或作為冗余檢測裝置，輔助驗證電子壓差傳感器的數值。
風速傳感器與流量計：用于檢測送風/排風系統的實際出風量，確保風量滿足余壓控制要求。
控制與執行類附屬配件
風機軟啟動器/變頻器（VFD）：通過對風機轉速和風量的精細調節，確保余壓控制平穩、響應迅速，并實現節能運行。
電動閥執行器與控制模塊：為風閥提供驅動及位置反饋，常包括開/關及調節型執行器，支持位置指示與故障反饋。
防火閥聯動釋放機構：在火災時實現閥門斷電或強制關閉，滿足防火分區要求，并與余壓控制器協調工作。
備用供電裝置（UPS/應急電源）：確保在主電源中斷或事故情況下，關鍵監控與控制設備持續工作，保障疏散通道壓力維持。
通信與聯動類附屬配件
總線/現場總線模塊（如RS485/Modbus、CAN等）：用于傳輸傳感器與控制器之間的數據，支持遠程監控和集中管理。
消防聯動接口模塊：用于與消防中控室、火災報警控制器（FAC）或樓宇自控系統（BMS）之間實現狀態與命令的互換。
無線傳輸模塊與中繼器：在改造或特殊建筑中，減少布線成本并便于布設傳感器，但需考慮抗干擾與可靠性的冗余設計。
顯示與記錄類附屬配件
本地顯示面板與報警指示燈：提供現場直觀的余壓值、風機運行狀態和告警信息，便于現場人員迅速判斷。
數據記錄器與存儲模塊：用于長期保存歷史數據、事件日志與報警記錄，滿足消防驗收與事后分析的需求。
遠程監控平臺與軟件：通過PC或移動端界面實現實時數據查看、報警推送、報表生成與維護管理功能。
機械與安裝類附屬配件
支架、固定件與減振器：傳感器、風機、風閥等設備的穩固安裝及減振，避免機械振動對傳感器讀數與設備壽命的影響。
風道測壓取壓口、取壓管與過濾器：保證壓差測量點的合理布置，防止風道內灰塵、阻塞物影響測量精度。
電纜、接線端子箱與防火穿墻套管：滿足電器布線規范與防火分區穿越要求，確保系統接線可靠并便于維護。
安全與維護類附屬配件
遠程自檢與巡檢工具：用于系統巡檢、傳感器校準、風機性能檢測的便攜測試儀器與軟件工具。
備用傳感器與模塊：關鍵傳感器和控制模塊的熱備件，縮短故障更換時間，提升系統可用性。
故障指示與診斷模塊：提供設備級故障自診斷，并將異常狀態上報監控主機以便及時維修。
四、典型附屬配件的選型要點與注意事項
在選型附屬配件時，需結合項目特性（建筑類型、人員密度、防煙分區設計、通風方案、維護能力等）進行綜合判斷。以下為若干關鍵注意點：
精度與量程匹配：壓差傳感器應選擇量程與精度符合系統控制要求的型號；常見的余壓控制精度要求為±5Pa級或更高，具體應按設計規范確定。
響應速度與穩定性：傳感器及執行機構須具備足夠的響應速度和長期穩定性，以保證在火災初期能快速建立并維持所需壓力。
環境適應性：傳感器、線纜與控制設備應具備防塵、防潮與耐高溫能力，或根據現場條件采取防護措施。
通信可靠性與抗干擾能力：現場總線與無線模塊需具有較強的抗電磁干擾能力，并支持冗余或容錯機制。
冗余與備用設計：對于關鍵通道或重要樓層，應考慮冗余傳感器、雙電源或備用控制器，減少單點故障風險。
與消防系統兼容性：接口協議、聯動邏輯與報警級別需符合當?shù)叵酪?guī)范與驗收標準，確保與火災報警系統等聯動無縫對接。
節能與維護便利性：采用變頻調速、可調風閥與狀態可視化的監控平臺，可提高運行效率并減少維護成本。
五、常見工程實例中的附屬配件配置
為便于理解，以下列舉幾類典型工程中余壓監控系統常配的附屬配件組合（僅示例性說明）：
高層住宅或辦公樓梯間正壓維持系統：
余壓傳感器（樓層梯間及相鄰走廊）
送風機（帶變頻器）
樓梯間風口電動調節閥與位置反饋器
差壓表與本地顯示面板
UPS供電與消防聯動接口模塊
商場、劇院等大型公共空間防煙分區：
多點壓差傳感器布局
中央排風/送風機組（多臺并聯，帶軟啟動或變頻器）
風閥群組與聯動控制單元
可燃?xì)怏w與一氧化碳傳感器作為補充探測
數據記錄器與遠程監控平臺，支持運維報表與報警推送
地鐵站、地下廣場等地下空間：
抗腐蝕、耐潮濕的壓差與氣體傳感器
防爆或隔離型無線通信模塊（如有要求）
加強型防火穿墻套管與防振安裝裝置
備用發電/應急電源與現場手動控制按鈕
六、施工、調試與維護階段的附屬配件應用
附屬配件在系統施工與調試階段常發揮關鍵作用：
測壓取樣管、臨時測壓儀器用于風道與房間壓差的初步校核；
便攜式風速儀與煙霧發生器用于模擬測試疏散通道的風流方向與煙氣控制效果；
安裝支架、定位模板與本地顯示器確保傳感器、風閥按設計位置就位并便于后期維護。
在運維階段，備用模塊、快速更換端子箱與遠程診斷工具可顯著降低停機時間、提升系統可靠性。
